填充孔命令
填充孔在网格数据是逆向工程工作流程的一部分。
填充孔命令
文档中的网格体可能包含网格数据不存在的缺陷。这些缺陷会对识别和提取曲面的功能产生负面影响。使用填充孔命令可纠正这些对成功提取曲面产生干扰的缺陷。
填充孔命令条选项帮助您确定要纠正孔。打开命令条后，网格中的所有孔以绿色高亮显示以待纠正。如果您不想要纠正的确定的孔，请使用选择工具来识别特定的孔或孔 （使用选择框） 来更正。
-
选择光标越过它（或当选择框中包含多个孔） 时，孔的边界会变为橙色。
-
孔边界被选中时变为绿色。
-
所有未选择的孔边界以黄色高亮显示。
选择填充孔命令可打开填充孔命令条，以识别和纠正缺陷。请参考以下表格。

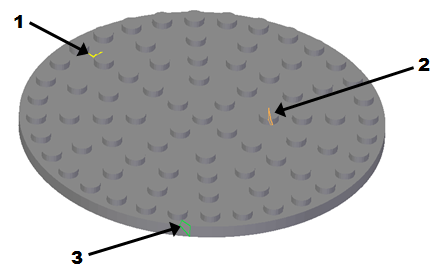

| ID | 颜色 | 含义 |
|---|---|---|
| 1 |
| 黄色边界表示未选择的孔。 |
| 2 |
| 橙色边界表明选择工具或选择框包含该孔但尚未选择。 |
| 3 |
| 绿色边界表示选定了一个或多个孔以待更正。 |
| 4 |

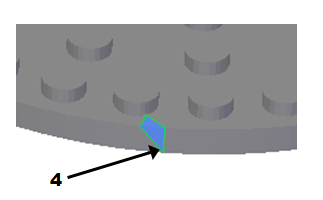

| 当孔的内部显示为蓝色时，填充操作完成，且孔使用所选的填充孔选项进行填充。
|
填充孔命令条
填充孔命令条具有以下选项：
- 选择所有孔
-
激活此选项可选择模型中的所有孔。默认情况下，初始选定所有的孔。所有选定的孔具有绿色边框。要仅填充所选的孔，停用此选项，并使用选择工具或孔列表选项来选择孔。
- 填充选项
-
选择要用于所选孔的填充类型：
- 相切
-
选择此选项会使用与优化类似的方法，但还会保持每个孔边界周围网格的相切性。

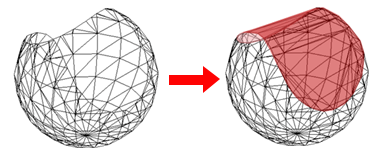

- 线性
-
选择此选项会填充每个孔而不在每个孔的内部创建新的网格顶点。这是默认值。

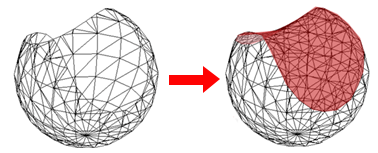

- 改善
-
选择此选项会产生与线性类似的形状，但可能会在每个孔的内部引进新的网格顶点，以确保新的小平面与附近的小平面保持大小大致相同。

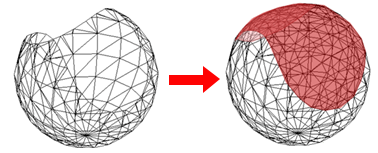

- 曲率
-
选择此选项会使用与相切类似的方法，但还会调整补片，以保持每个孔边界周围网格的通用曲率。
- 孔列表
-
最初，该对话框中列出了网格中的所有孔。所有孔都被标识出来并指派一个编号。如果使用选择工具来选择单个孔的区域，只有所选的孔出现在列表中。使用对话框选项可：
- 缩放
-
放大特定孔
- 移除高亮显示的孔
-
从待更正孔的列表中移除高亮显示孔。
- 确定
-
接受留在列表中的孔。
- 取消
-
关闭对话框，不做任何操作。
- 缩放
- 复位
-
如果您不喜欢填充孔操作的结果，选择重置选项来撤消的操作。
- 接受
-
选择此选项可接受所选的孔。也可以右键单击或按 Enter 键接受所做的选择。所选的孔通过选定的填充孔选项更正。更正的区域变为蓝色。
- 全不选
-
选择此选项可取消选择所有选定的孔。
