删除网格命令

删除网格中不需要的部分，是逆向工程工作流程的一部分。

删除网格命令

使用删除网格命令可删除不需要的网格数据，这样只有有用的网格部分可用于提取曲面。

通过将网格区域更改为绿色来标识要删除的网格区域。标识要删除的区域后，选择接受 ，以删除标识的网格小平面。

删除网格命令条有以下选项。

选择选项：

选择选项确定如何标识要删除的网格数据。

每个选择选项均具有关联的方法选项，用于标识要显示为绿色并随后删除的所选区域范围。

网格

网格是一个选择选项，用于标识要包含在删除范围内的区域。高亮显示的网格区域被选中时变为绿色。此选择选项包含两个方法选项：

选择

选择方法用于选择区域和网格体，前提是它们可以在网格模型中区分开来。

全部

全部方法用于选择文档中的所有网格体。

网格小平面

网格小平面是一个选择选项，用于选择要包含在删除范围内的各个面。高亮显示的网格区域被选中时变为绿色。此选择选项包含三个方法选项：

框

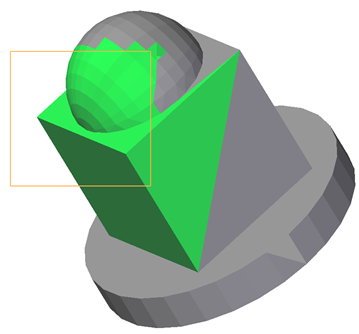

框方法用于定义选择框（通过 2 点绘制矩形），以标识要删除的区域。当前视图方向决定选择框的透视角度。高亮显示的网格区域被选中时变为绿色。

必须选择此方法，才能使用有限深度选项来创建三维区域的选择区域。

笔刷

笔刷方法用于对要删除的区域刷色。高亮显示的网格区域被选中时变为绿色。

全部

这种全部方法选项用于选择文档中的所有网格体。

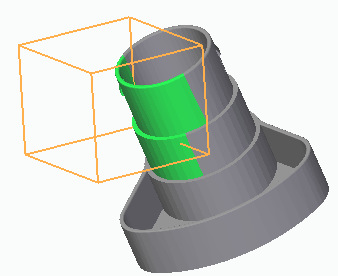

有限深度

此有限深度选项用于控制选择框区域的深度。

选择三维区域的过程包含多个步骤。

1. 激活有限深度选项 .

2. 将选择选项设为网格小平面，并将方法选项设为框.

3. 使用选择工具来确定选择框（通过 2 点绘制矩形），以标识要删除的区域。当前视图方向决定选择框的透视角度。高亮显示的网格区域被选中时变为绿色。

4. 更改透视角度并将选择区域拖至所需的三维深度。再次单击。高亮显示的网格区域被选中时变为绿色。



撤消

选择此选项可撤消操作。

接受

选择此选项可删除高亮显示为绿色的所有网格小平面。也可以右键单击或按 Enter 键接受所做的选择。

全不选

选择此选项或按 Esc 键可取消选择所有选定的网格小平面。
