平滑网格命令

对网格进行平滑处理是逆向工程工作流程的一部分。

平滑网格命令

使用平滑网格命令可减少最初扫描源零件时产生的瑕疵数量。瑕疵的大小和数量会对提取曲面的质量带来不利影响。

通过将网格区域更改为绿色来标识要平滑处理的网格区域。先标识要光顺的区域，再标识可接受的光顺因子和要执行的迭代次数。然后选择接受 以对标识的网格小平面进行平滑处理。

平滑网格命令条有以下选项：

选择：选项:

选择选项确定如何标识要平滑处理的网格数据。

每个选择选项均具有关联的方法选项，用于标识要显示为绿色并随后进行平滑处理的所选区域范围。

网格

网格是一个选择选项，可用于选择光顺操作中将包括的网格区域/网格体。选择后，选定的网格区域/网格体变为绿色。

网格小平面

网格小平面是一个选择选项，可用于选择网格小平面组，由此可以部分选择网格。选择后，选定网格小平面变为绿色。

光顺因子 (1-100)

将小平面可以从其原始位置移开的总距离设为百分比。

百分比越大，允许的移动量越大，且生成的网格越平滑。

但是较大的值可能会更改网格体的形状或网格体中特征的形状（如倒圆、倒斜角、肋板和小孔等），因此用户可以使用该选项来降低光顺因子并减小总移动量。

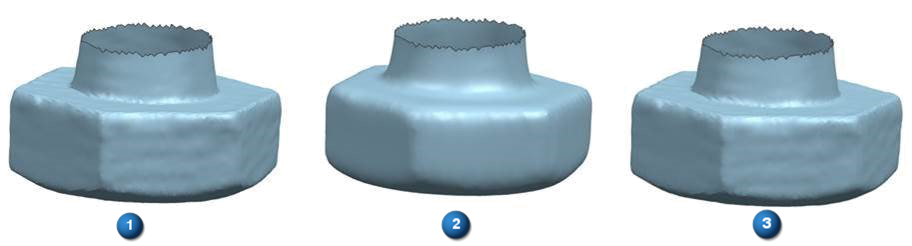

1. 原始体

2. 光顺因子：90

3. 光顺因子：10

迭代

设置平滑算法在选定的小平面体上运行的次数。

值越大，小平面体越光顺。范围为 1-1000。

值越大，完成命令所需的时间越长，这样可能导致在生成密集网格时性能消耗较大。

接受

选择此选项可在平滑操作中包含高亮显示为绿色的所有网格小平面。还可以右键单击鼠标或按 Enter 键接受所做的选择。

全不选

选择此选项或按 Esc 键可取消选择所有选定的网格小平面。
