练习:施加承压载荷
-

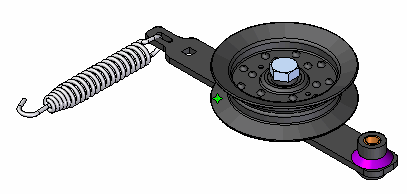

打开文件 Mower_pulley.asm。
仿真模型在 \Program Files\Siemens\Solid Tron 2020\Training\Simulation 文件夹中提供。
注释:可以在显示单个零件的父装配时分析该零件。
-
选择仿真选项卡→研究组→新建研究。
-
选择“线性静态”研究类型和“四面体”网格类型。选择确定。
-
要满足定义命令,请选择转轮作为要激活的零件。
注释:通过定义命令,可以在装配环境中工作时分析单个零件。
-
单击命令条上的“接受”。
-
隐藏某些紧固件的显示:
-

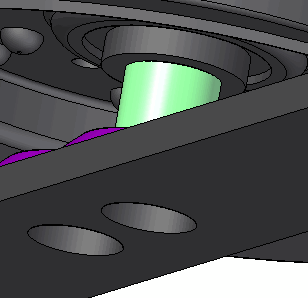

旋转并缩放视图,以查看转轮的底面。
-
选择 washer.par。此外,还应选择 lever_arm.asm 内的两个 nut.par 事例。
-
右键单击并选择隐藏。
-
-
添加承压载荷:
-
选择仿真选项卡→结构载荷组→承压载荷
显示载荷命令条。
-

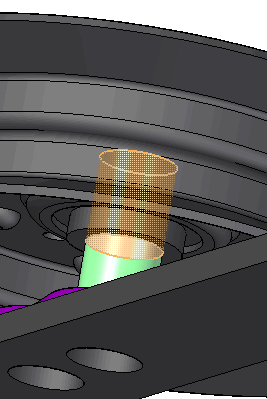

选择所示的圆柱面。
-
键入 50 作为载荷值,并键入 135 作为角度值,然后按 Tab 键。
-

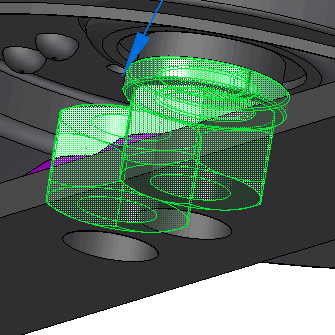

旋转视图,以直接向下看到转轮的中心。选择方向盘的原点,将其与镗孔中心对齐,并确保主轴的指向遵循杠杆臂的方向。
-
要了解如何使用方向盘更改载荷方向,请参见 Solid Tron 仿真中确定方向盘方向 。
-
在空白处右键单击以接受,然后单击以完成。
-
隐藏 bolt.par 以查看承压载荷符号。
-
-

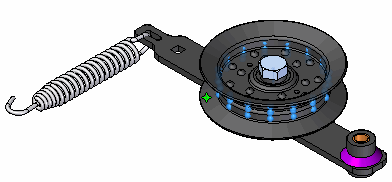

在若干面上定义固定约束。
-
选择仿真选项卡→约束组→固定。
-
旋转视图,以便查看转轮的一侧。选择位于转轮中心的面。
-
在空白处右键单击以接受,然后单击以完成。
-
按 Ctrl+I 以设置正等测图。
-
-
划分网格并对研究求解:
-
选择网格命令。选择划分网格并求解。

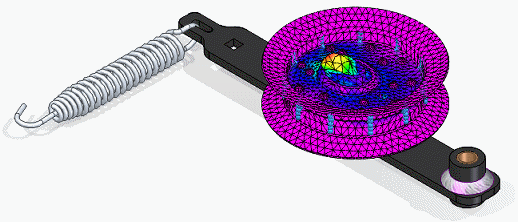

片刻之后,即已对零件划分网格并求解。结果显示在仿真结果环境中。
-

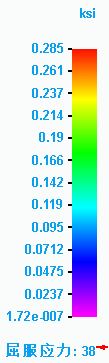

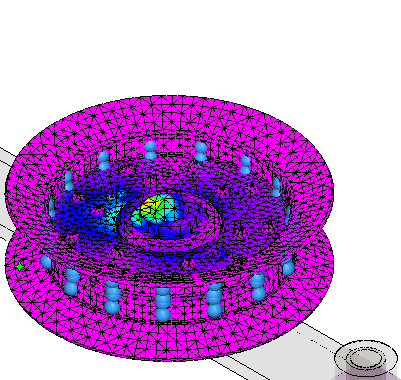

选择主页选项卡→变形组→实际。执行缩放,以查看最高的应力聚集。
-
-
关闭此文件。
