载荷方向方向盘
在 Solid Tron 仿真和创成式设计中，方向盘是可用于定义载荷施加方向的手柄。
放置载荷的同时单击模型面，即会显示载荷方向矢量。
将光标移动到箭头时，即会出现主方向；单击此方向以显示 3D 方向盘手柄。
显示方向盘之后，您可以：
-

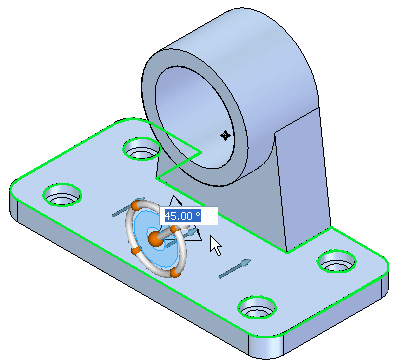

单击方向盘圆环以重定义力方向。
-

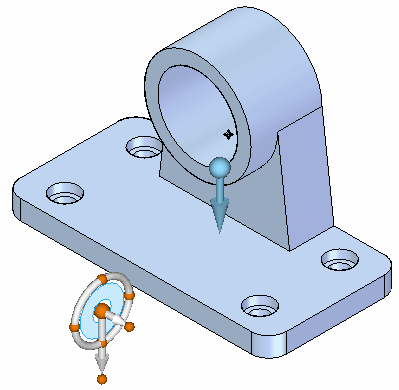

重定向方向盘的长轴以定义零件上重力的方向。
-

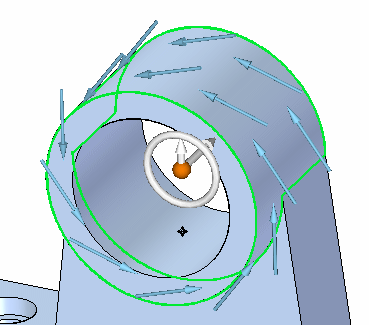

旋转方向盘以定义扭矩载荷的方向。
Solid Tron 仿真中方向盘定向
主轴（长轴）定义载荷方向：
-

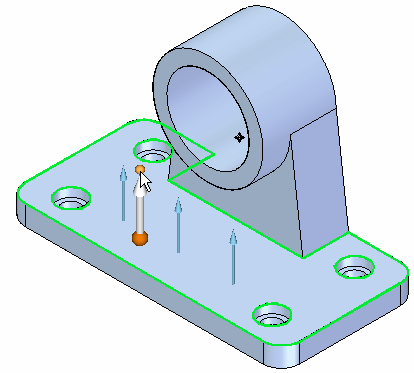

在方向矢量上：
-

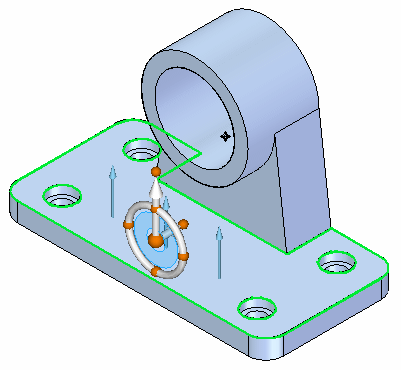

在方向盘 (1) 上。
要重定向主轴以便其指向所需的方向，可以在方向盘上使用以下功能：
-
可以单击方向盘上的基点 (2)，以在相同平面中通过以 90 度增量来自动重定向长轴。
-
可以单击圆环 (3) 以在相同平面中将长轴旋转到任何点。
-
可以单击方向 (4) 以将长轴重定向到平面以外的点。
如果要在模型上重定位方向盘，则可以使用以下任一方法：
-
单击方向盘原点 (5) 可将工具拖动到模型上的任何位置。再次单击时，它将固定到该点、面或边。
-
单击方向盘上的短轴 (6) 可向该方向移动方向盘。
方向盘引用表
下面的图例和表简明地表示了完整 3D 方向盘的分量的名称，并解释如何使用它们修改载荷。
下表中的着色单元表示重定向主轴（长轴），进而更改载荷方向的操作。
| LMB 并单击 单击并拖动 | LMB+Shift 并单击或拖动 | LMB+Ctrl 并单击或拖动 | ||
| 主方向 (1) | 通过点对齐主轴（捕捉从轴） | 围绕从轴旋转手柄 | 围绕垂直于主轴和从轴的轴旋转手柄 | |
| 主轴 (2) | 沿主轴移动手柄 | |||
| 原点 (3) | 在点、边或面上定位手柄 | 定位手柄（仅定位） | 定位手柄以捕捉面（垂直于从轴） | |
| 平面 (4) | 从垂直于主轴的平面切换到从轴（Shift 并单击） | 在平面中移动手柄（Shift 并拖动）； | ||
| 从方向 (5) | 将从轴与点对齐。 | |||
| 从轴 (6) | 沿从轴移动手柄 | |||
| 圆环 (7) | 围绕主轴旋转手柄 | |||
