收敛建模
收敛建模是一种用于设计工程工作流程(涉及拓扑优化、网格建模和 3D 原型与增材制造)的使能技术。收敛建模的目标是支持同一设计空间中的实体和网格体的同步建模设计操作。
在 Solid Tron 中,可以在一个零件文档中使用经典的实体布尔 (B-Rep) 模型和非均匀的小平面体(网格)模型。

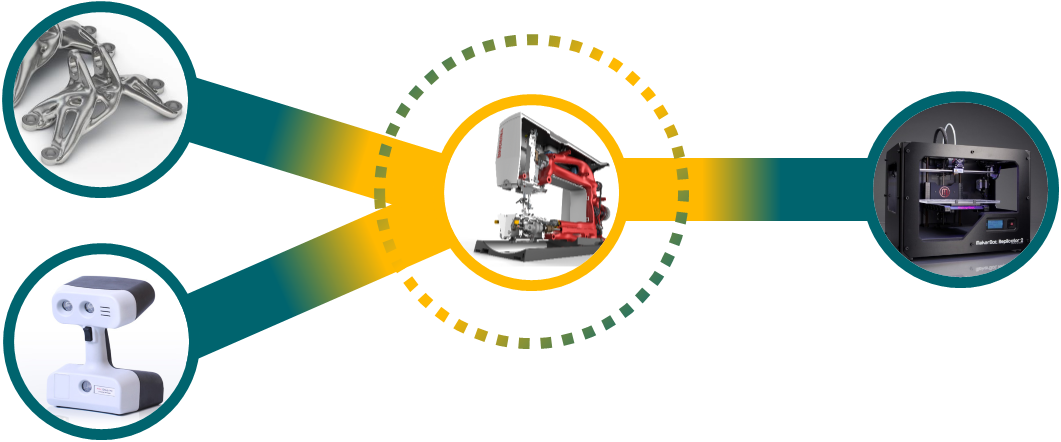

从左到右,下图显示了 Solid Tron 如何将收敛建模工作流程与 网格模型和
B-Rep 模型同步建模技术相结合。
-
创成式设计 — 生成重量优化的形状,该形状更轻、外观更生动,而且所需材料较少。
-
逆向工程 — 将导入或扫描的网格体转换为布尔 (B-Rep) 设计体。
-
同步建模技术可直接编辑和操作设计体,以完善结果。
-
增材制造 — Solid Tron 直接提交用于 3D 打印的优化 STL 文件。
例如:
-
数字扫描网格体模型可以打开并通过逆向工程转化为实体模型。
-
网格体模型和实体模型可以共存于同一零件文档、钣金文档和装配文档中,并共用常见的工作流程操作。
-
实体模型可以转换为网格体模型以增强计算机辅助工程 (CAE) 工作流程,从而为 3D 打印准备好模型。
由于允许传统的实体建模操作直接用于网格体模型,因而极大提高了产品设计效率。网格体模型和混合体模型正越来越频繁地出现在实际设计环境中。
受支持的收敛工作流程类型
Solid Tron 为收敛工作程流提供支持,它允许:
-
不经过转换即对小平面、曲面和实体执行操作。
-
围绕网格体及在网格体上创建几何体。
-
对网格数据执行布尔操作。
通过收敛工作流程解决的设计问题
收敛工作流程解决了在传统实体设计环境中处理网格数据时引发的问题。以前:
-
网格数据必须转换为曲面和实体才能支持建模操作。
-
将网格数据转换为实体需要采用逆向工程工作流程,这通常是一个缓慢而复杂的操作,需要特殊技能才能得到可用的结果。
