展平钣金件

在“钣金”环境中使用工具选项卡→展平组→展平图样命令，在成形钣金件的同一文件中创建展平图样。

使用展平图样命令展平钣金件时，展平图样特征将添加到路径查找器选项卡中。

如果钣金模型发生变化，展平图样也会过时。这是通过路径查找器中展平图样特征旁边的符号指示的。要更新展平图样，请选择路径查找器中的展平图样特征，然后在快捷菜单中单击更新。

另存为展平图样命令允许将钣金件展平并将该零件保存为下列文档类型之一：

零件文档 (.par)

钣金文档 (.psm)

AutoCAD 文档 (.dxf)

可根据以下各项创建展平图样定义：

• 现有展平图样

• 折叠模型状态

选择 Solid Tron 选项对话框的展平图样处理页上的使用现有展平图样（如果未定义，则为“使用折叠模型”）选项，根据现有的展平图样创建展平图样。保存展平时，将包括您在展平图样环境中添加或移除的任何材料。如果不存在任何展平图样，则使用折叠模型来定义图样。

选择 Solid Tron 选项对话框的展平图样处理页上的使用折叠模型选项，基于折叠模型状态（即使已存在展平图样）创建展平图样定义。保存展平时，将排除您在展平图样环境中添加或移除的任何材料。

为了便于创建展平图样，Solid Tron 总是为弯边、轮廓弯边和放样弯边创建最小折弯半径，甚至在您指定折弯半径值为零 (0.00) 时也是这样。对于公制文档，值为零的折弯半径将被设置为大约 0.002 毫米的值。对于英制文档，值为零的折弯半径将被设置为大约 0.0000788 英寸的值。如果您需要刚好为零的折弯半径，则必须在“零件”环境中创建特征。

当展平钣金件时，系统将折弯止裂口添加到展平图样。该系统生成的折弯止裂口可能会对下游制造过程产生问题，比如，冲孔和嵌套。在“钣金”环境中工作时，可设置“选项”对话框的展平图样处理页上的选项，以自动清除展平图样。

展平图样处理选项卡上的选项可控制拐角处理，将模型中的 B 样条简化为弧和直线，还可移除系统生成的折弯止裂口。

如果您在生成展平图样后更改此选项卡上的选项，则会对展平图样进行重新计算或更新。

使用“展平图样选项”对话框可设置最大展平图样大小，如果违反该大小，则发出警告。如果由于图纸大小限制的原因而不能制造某一零件，那么这一功能十分有用。

对话框的当前大小部分显示当前展平图样的长和宽。这些值为只读值，不可手工更改。当平直模型中的值更改且当模型更新时，这些值将会更新。警报部分允许您指定展平图样的最大长度值和宽度值。可以指定最大长度和/或最大宽度。可以键入这些值，也可以使用“选项”对话框的展平图样处理页中所指定的默认值。如果展平图样违反这些大小限制，那么系统将在路径查找器中的展平图样条目旁边显示一个警报图标。如果将光标暂停在展平图样条目上，那么工具提示将显示当前的展平图样大小以及最大大小的限制。

可以使用显示切割大小范围和尺寸选项来显示展平图样的范围框以及展平图样当前长与宽的尺寸。创建展平图样时，系统将确定陈列的大小，更新平直模型时，系统将重新计算其大小。

使用展平环境中修改选项卡上的旋转面和移动面命令更改

展平图样的位置或方向。

如果您在使用展平图样和零件副本命令展平一个零件后希望移除变形特征，则可以构造一个除料特征，其大小按变形特征占用的面积确定。很多情况下，可以使用“包含”命令来创建一个除料轮廓，该轮廓关联地链接到变形特征的边。以后，如果变形特征发生更改，则除料也将更新。此方法可维持变形特征的真实位置，这对于创建后续制造文档是很有用的。

另外，在展平零件之前或之后可以使用命令条上的命令移除变形特征。例如，可以使用删除面命令删除变形特征。变形特征并未从零件中真正删除，它在“钣金”环境中仍可用。使用此方法，零件的展平版本中的变形特征位置将丢失。

可以使用展平图样处理页的成形特征显示部分中的选项来指定在展平图样中如何显示变形特征。

可以将变形特征按成形特征、

特征环、

特征原点、

或特征环和特征原点显示。

展平图样处理页的成形特征显示部分指定在使用另存为展平图样展平钣金模型并将其保存至其他文档时导出变形特征的方式。

在将文档保存为 .prn 或 .psm 格式时：

• 按成形特征用大小为特征所占用面积的除料替换变形特征。

• 按特征循环用曲线替换表示变形特征的循环。

• 按特征原点不导出变形特征或特征原点。

• 按特征循环和特征原点用曲线替换表示变形特征的循环，并且不会导出特征原点。

在将文档保存为 .dxf 格式时：

• 按成形特征用 2D 线框表示替换变形特征（如同它们在成形条件下的显示）。

• 按特征循环用曲线替换表示变形特征的循环，并且被指定为上弯特征或下弯特征。

• 按特征原点不导出变形特征或特征原点。

• 按特征循环和特征原点用曲线替换表示变形特征的循环，并且被指定为上弯特征或下弯特征。不导出特征原点。

只能展平由平面、部分圆柱体和部分圆锥体组成的放样弯边。而不能展平包含直纹面的放样弯边。构造的几何结构的类型取决于您绘制轮廓的方式。

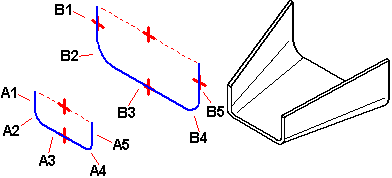

放样弯边是通过在对应轮廓元素之间映射面构造的。例如，映射轮廓线 A1 和 B1 将构造平面，而映射轮廓圆弧 A2 和 B2 将构造圆锥面。

如果两个轮廓具有相同数目和类型的元素，并且第一个轮廓上的每一个元素都映射至第二个轮廓上元素类型相同的元素（线对线，圆弧对圆弧），则大多数情况下都能够将其展平。

不能展平任何包含直纹面的放样弯边。以下示例描述何时构造直纹面：

• 构造了一个面，其中，直线 A1 的角度与直线 B1 不同。

• 构造了一个面，其中，圆弧 A2 的起始角或夹角与圆弧 B2 不同。

• 使用一个圆弧和一条直线构造了一个面。

创建展平图样后，PMI 尺寸将作为从动尺寸放置。换言之，在展平图样中，这些尺寸仅供参考并且不能更改。如果在展平图样中选择了 PMI 尺寸，则将禁用尺寸编辑控件上的所有字段。如果对模型进行了更改，则当展平图样更新时，PMI 尺寸也会更新。

可以使用平板命令向展平图样中添料。

在展平图样中创建的任何平板都放置在路径查找器的展平图样节点中。添加到展平图样的任何材料都只以展平图样状态显示。折叠模型将不反映材料添加。

当您将钣金件保存为 AutoCAD 文档 (.dxf) 时，它被保存为 2D 的。共线及同心圆弧合并为单一元素，折弯线则作为线框体添加。

使用图层来分隔各种类型的信息，如折弯、蚀刻、变形特征和边。图层方案存储在 sesmf.ini 文件中，用来定义存储在不同图层中的信息。图层名称显示在“另存为展平 DXF 选项”对话框中，可以编辑图层名称的值。

sesmf.ini 文件中存储的默认图层方案是：

• 默认边或法向边将保存到名为 OUTER_LOOP 和 INTERIOR_LOOPS 的图层中。弯边、轮廓弯边、放样弯边、平板、除料和钣金除料中的所有边都放在这些层上。这些层可以包含可见边和隐藏边。

• 下折弯中心线被保存到名为 DOWN_CENTERLINES 的图层上。这个层包含相对于所选输出面而言方向朝下的所有线性及圆锥形折弯的折弯中心线。这些线条是在展平过程中生成的，而在模型中不存在。与下弯中心线相关联的线条样式可以保存到该层。

• 上折弯中心线被保存到名为 UP_CENTERLINES 的图层上。这个层包含相对于所选输出面而言方向朝上的所有线性及圆锥形折弯的折弯中心线。这些线条是在展平过程中生成的，而在模型中不存在。与上弯中心线相关联的线条样式可以保存到该层。

• 下折弯上的变形特征被输出至名为 DOWN_FEATURES 的图层。这个层包含相对于所选输出面而言方向朝下的所有变形特征的边。这个层可以包含可见边和隐藏边。

• 上折弯上的变形特征被输出至名为 UP_FEATURES 的图层。这个层包含相对于所选输出面而言方向朝上的所有变形特征的边。这个层可以包含可见边和隐藏边。

• 放样弯边折弯上的索引标记被输出至名为 INDEX_MARKS 的图层。这个层可以包含可见边和隐藏边。

• 下折弯上的蚀刻特征被输出至名为 DOWN_ETCH 的图层。这个层可以包含可见边和隐藏边。

• 上折弯上的蚀刻特征被输出至名为 UP_ETCH 的图层。这个层可以包含可见边和隐藏边。
