展平图样处理页（Solid Tron 选项对话框）

控制用于活动钣金文档的展平图样处理设置。如果在生成平直图样时更改这些选项，将会导致展平图样特征的重新计算；如果通过“插入副本”命令放置该展平图样，则系统会对相关展平图样进行更新。这些选项卡选项在 Solid Tron“钣金”环境中可用。

外侧拐角处理: 将处理应用于外侧拐角。可以指定无拐角处理、拐角倒斜处理或相切弧拐角处理。
外部值: 指定用于外侧拐角处理的值。仅当“外侧拐角处理”选项设置为“倒斜角”或“半径”的情况下此选项才可用。
内部角处理: 将处理应用于内侧拐角。可以指定无拐角处理、拐角倒斜处理或相切弧拐角处理。
内部值: 指定用于内部角处理的值。仅当“外侧拐角处理”选项设置为“倒斜角”或“半径”的情况下此选项才可用。
简化 B 样条: 指定成型零件上的所有 B 样条曲线都简化为直线和弧。跨众多折弯创建除料且使用模板字体字符时可以创建 B 样条曲线。
最小弧: 指定从 B 样条曲线创建的弧的最小值。
偏离公差: 指定 B 样条曲线的偏离公差。

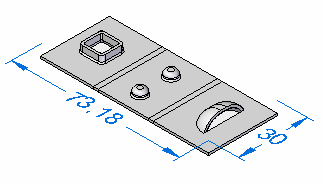

成形特征显示: 按成形特征

在展平图样中将钣金特征按成形特征显示。

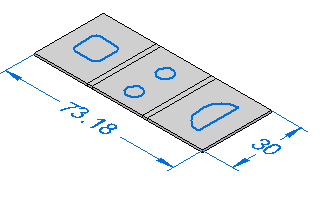

按特征循环

在展平图样中将钣金特征显示为特征循环。

注释:

特征循环的位置以变形特征的凸模边为基础。

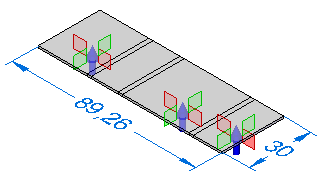

按特征原点

在展平图样中将钣金特征按特征原点显示。

注释:

特征原点的位置以变形特征的凸模边为基础。

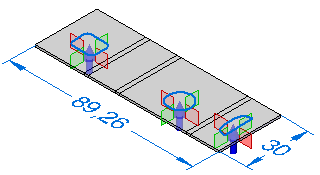

按特征循环和特征原点

在展平图样中将钣金特征显示为特征循环和特征原点。
切割大小默认值: 指定用于展平图样的最大长度 (X) 和最大宽度 (Y)。这些值出现在“展平图样选项”对话框的“警告”部分。
移除系统生成的折弯止裂口: 当创建没有止裂口的封闭拐角时，系统会在 3D 模型中创建一个非常小的折弯止裂口。当创建展平图样时，此选项可指定要移除系统生成的折弯止裂口。
在展平图样中保留孔: 将孔置于非正交曲面或角度时，展平后产生的孔是椭圆。创建具有实际圆孔的展平图样。
另存为展平图样命令: 使用现有展平图样（未定义时使用折叠模型）

根据现有的展平图样创建展平图样定义。保存展平时，将包括您在展平图样环境中添加或移除的任何材料。如果不存在任何展平图样，则使用折叠模型来定义图样。

使用折叠模具

根据折叠模型状态创建展平图样定义（即使展平图样已存在）。保存展平时，将不保存您在展平图样环境中添加或移除的任何材料。
