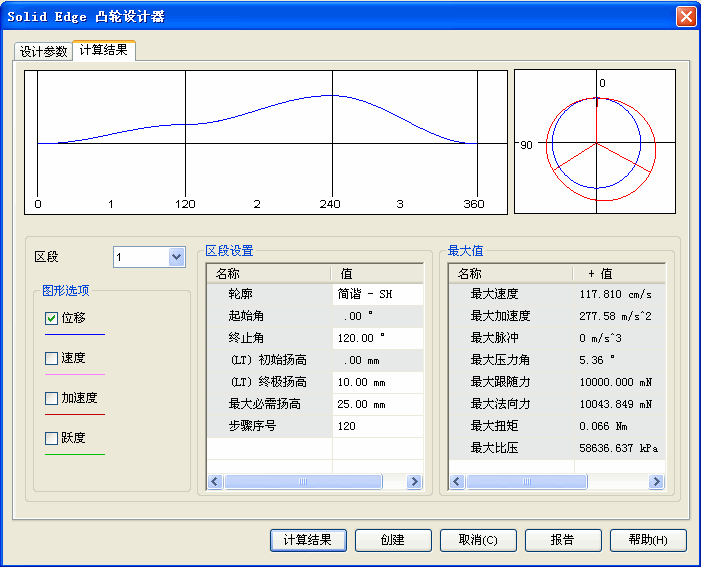

凸轮计算结果选项卡

“计算结果”选项卡提供了用于查看结果并控制图形输出的选项。此外还提供一些选项，指定每个凸轮轮廓段的参数。此选项卡包含 5 个区域：

图形区域 1

显示沿每个段的轮廓的位移、加速度、速度和跃度部件。

图形区域 2

显示所提供的输入的凸轮轮廓。

图形选项

使用这些选项，可以控制每个图表的可见性。

段设置

为凸轮的每个段提供输入。

最大值

显示由程序计算得出的不同凸轮属性的最大正值和负值。

---
