位移约束

在不固定的但可在标准操作期间移动的曲面上使用位移约束。位移约束可使零件沿指定方向移动指定距离。如果零件超过此限制，则允许它变形。这类零件的示例包括轴套、垫圈或弹簧驱动零件（如按钮）。

创成式设计选项卡→约束组→位移命令 可定义曲面移动量和移动方向，而不默认采用无位移。

位移约束需要以下信息：

• 几何体 — 可以选择一个或多个面或特征。

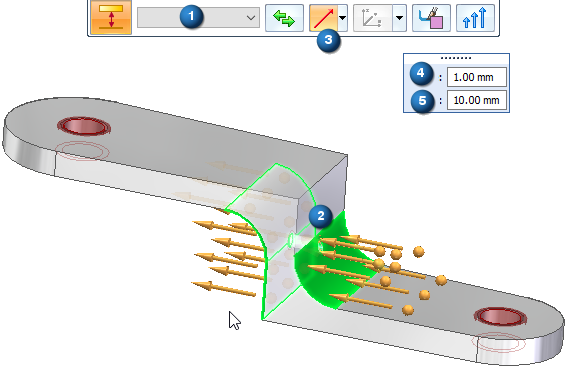

• 位移方向、距离值和偏置值 — 在命令条上的方向类型列表中，选择要用于指定位移方向的方法，并在动态输入框中输入位移距离和偏置：

  注释:

  显示为默认的偏置值是推荐值，它基于设计空间体和研究品质。

  使用此方向类型	目标	并输入值
  沿矢量	确定方向盘主轴方向，指定施加载荷的方向。
  垂直于面	垂直于选定面施加约束。这是默认选项。默认方向已超出该面。可以使用反转按钮反转它。
  部件	通过指定相对于坐标系的各个 X、Y 和 Z 方向分量，定义载荷方向。 默认坐标系是基本坐标系。	键入 Tx、Ty、Tz 转换分量值。
  选择坐标系	如果用户定义的坐标系存在于模型中，使用选择坐标系按钮和列表可将其激活。

约束符号会添加到设计空间中的选定几何体，并在设计空间体上显示编辑定义手柄，手柄具有标签，如位移 1。可以使用此手柄来编辑用于创建该约束的输入。

对应的条目（即位移 1）会添加到创成式设计窗格的约束节点下。

• 要查看指派给约束的值，将光标悬停在创成式设计窗格中的标签名称上，或单击标签以显示体上的手柄。

• 要编辑约束，双击创成式设计窗格中的标签，或单击体上显示的手柄。
