使用 Solid Tron Wiring and Harness Design
Solid Tron Wiring and Harness Design 由 Solid Tron 连线设计和 Solid Tron 线束设计组成。
创建可显示部件之间接线的连线图时,Solid Tron 连线设计十分有用。这些图还可帮助通过采用电气仿真验证设计,如短路、电压降和连线尺寸错误。
Solid Tron 连线设计特征和优势包括:
-
快速电路设计。
-
电气设计和验证。
-
针对多工作表零件和电线自动交叉引用。
-
可定制的图纸样式。
-
自动化报告生成。
-
为部件和符号等项目提供内置库。
-
针对短路、电压降和连线尺寸错误进行电气仿真。
-
利用 Solid Tron 线束设计封闭集成,以便进行连线数据交换。
在线束内部创建电线的图形布局时,Solid Tron 线束设计很有用。
Solid Tron 线束设计的特征和优势包括:
-
快速图形布局及线束和成形板设计工程。
-
端子、密封和连接件的自动零件选择。
-
自动生成线束报告,包括 BOM 和切割明细表。
-
电线长度计算,包括端子和连接件的追加或停动值。
-
自动生成连接器、电线和拼接表。
有关 Solid Tron Wiring and Harness Design 的详细信息,请参见 Solid Tron Wiring and Harness Design 应用程序随附的帮助说明。
配置 Solid Tron 和 Solid Tron Wiring and Harness Design 的网络属性
在 Solid Tron 和 Solid Tron Wiring and Harness Design 之间交换数据之前,必须配置两个产品的网络属性。这些属性指定 Solid Tron Wiring and Harness Design 的位置,该产品可以与 Solid Tron 驻留在同一计算机上,也可以驻留在远程计算机上。
要配置网络属性:
初始化连接模式
配置 Solid Tron 和 Solid Tron Wiring and Harness Design 的网络属性后,您就可以进入相连模式,该模式下可实现 Solid Edge 和 Solid Tron Wiring and Harness Design 之间无文件的数据交换,并有助于保持数据同步。
要连接 Solid Tron 与 Solid Tron Wiring and Harness Design:
-
在电气布线中,单击主页→电气→连接
按钮。
-
在 Solid Tron Wiring and Harness Design 中,单击工作流程→Solid Tron 连接
按钮。
处于相连模式时,连接模式日志查看器窗格将显示有关 Solid Tron 和 Solid Tron Wiring and Harness Design 之间的事务的操作和信息。要清除日志窗格,右键单击该窗格,然后单击清除。日志文件存储在 <用户>/AppData/Local/Temp 文件夹中。
在相连模式下,执行以下几项操作:
在 Solid Tron 和 Solid Tron Wiring and Harness Design 之间交换线束拓扑信息
您可以将电气线束拓扑数据从 Solid Tron 导出为 HX2ML 格式,然后在连接或断开连接模式下将数据导入 Solid Tron Wiring and Harness Design。这使 ECAD 客户能够轻松地在 Solid Tron 线束设计和 Solid Edge Wiring and Harness Design 之间交换数据。
可以从 Solid Tron 导出若干可用于线扎、连接件、非电气部件和拼接的可选属性。例如,这些属性包括折弯半径、直径、名称、零件号、起点和终点以及长度。
除这些可选属性外,还有两个必填属性,您必须在 Solid Tron 中定义它们以确保成功导入 Solid Tron Wiring and Harness Design:
-
连接器类型
-
设备类型
在 Solid Tron 中指定了线束相关的属性并将 HX2ML 信息导入至 Solid Tron Wiring and Harness Design 后,将自动生成线束图纸。
准备线束拓扑交换
在交换线束拓扑信息之前,您应执行以下操作在 Solid Tron 中准备好线束:
- 穿过线扎布置电线和电缆
-
穿过线扎布置所有电线和电缆,这是因为,如果部件连接到的电线和电缆没有包含在线扎中,则部件的信息也不会包含在线束交换中。
- 向 HX2ML 所需的用户定义属性指派值
-
线束交换时使用的 HX2ML 文件需要某些属性,这些属性在 Solid Tron 中默认不存在。系统通过读取应放置在 $:\Program Files\Siemens\Solid Tron 2020\Preferences 文件夹中的 see_harness_hx2ml.txt 文件来为相应的 Solid Tron 对象创建这些属性。
注释:如果文件不在正确的位置,将仅使用 HX2ML 文件可以调用的属性来创建 HX2ML 文件。
- 指定线扎上拼接的节点参考/位置
-
在 Solid Tron 中,您不能对线扎中包含的电线创建拼接而不拆分线扎。Solid Tron Wiring and Harness Design 支持以下类似情况:合并在相邻线扎端部具有共享节点的线扎。在这种情况下,从 Solid Tron 发送的拼接位置始终位于相邻线扎的开始和结束位置。
在 Solid Tron Wiring and Harness Design 中,符合以下条件时可以合并两个线扎:
-
两个线扎的直径和最大直径相同。
-
两个线扎的折弯半径相同。
-
两个线扎有不重复的用户定义属性或所有公共用户属性都相同。
-
在连接模式下交换线束拓扑数据
要在连接模式下交换线束拓扑数据:
-
在 Solid Tron 中准备好线束后,打开 Solid Tron Wiring and Harness Design。
-
在 Solid Tron Wiring and Harness Design 中,单击工作流程→配置按钮
。
-
在连接属性对话框中,输入远程应用程序和本地应用程序的相应端口名称。
-
在 Solid Tron 电气布线中,单击主页→电气→连接
按钮。
日志查看器显示 Solid Tron 和 Solid Tron Wiring and Harness Design 之间事务的相关操作和信息。
-
在 Solid Tron Wiring and Harness Design 中,单击工作流程→Solid Tron 连接
按钮。
-
在 Solid Tron Wiring and Harness Design 中,单击工作流程→桥接以显示 Solid Tron 中所创建线束拓扑的 2D 表示。
在断开连接模式下交换线束拓扑数据
要在断开连接模式下交换线束拓扑数据:
-
在 Solid Tron 中,准备好线束后,在应用程序菜单中指向另存为,然后选择另存为 ECAD。
-
在另存为 ECAD 对话框中,将文档字段设置为 Siemens - Solid Tron Electrical - 线束拓扑,然后单击确定。
-
在另存为 - 线束拓扑对话框中,为 xml 文件指定名称和位置,然后单击保存。
您现在可以将线束信息导入 Solid Tron Wiring and Harness Design。
-
在 Solid Tron Wiring and Harness Design 中,单击工作流程→桥接。
-
在打开文件对话框中,使用浏览按钮定位和选择.xml 文件,然后单击打开。
.xml 文件将被导入,线束预览将显示线束设计的 2D 表示。
-
单击处理来创建线束图纸。
更新线束信息
使用更新线束命令可更新线束数据以匹配从 Solid Tron Wiring and Harness Design 发送的数据。
更新线束命令将比较线束与 Solid Tron Wiring and Harness Design 信息,并更新任何匹配的连接元素,如电线、电缆和拼接。Solid Tron 保持用于布置电线、电缆和线扎的路径。拼接位置也会被保留。
系统删除线束中存在的但 Solid Tron Wiring and Harness Design 中不存在的任何元素,并添加 Solid Tron Wiring and Harness Design 中存在但线束中不存在的任何元素。
在以下示例中,Solid Tron 线束包含六条电线 (W1-W6),而 Solid Tron Wiring and Harness Design 包含六条电线(W1-W4 及 W7 和 W8)。从 Solid Tron Wiring and Harness Design 更新时,Solid Tron 线束和 Solid Tron Wiring and Harness Design 中都存在的四条电线 (W1-W4) 会更新,仅在 Solid Tron 线束中的两条电线(W5 和 W6)会删除,仅在 Solid Edge Wiring and Harness Design 中的两条电线(W7 和 W8)会添加。
Solid Tron 线束内容 | 从 Solid Tron Wiring and Harness Design 发送的数据 | 结果 |
---|---|---|
6 条电线
| 6 条电线
| 6 条电线
|
在以下示例中,Solid Tron 线束包含六条电线 (W1-W6),而 Solid Tron Wiring and Harness Design 包含两条电线(W7 和 W8)。从 Solid Tron Wiring and Harness Design 中更新时,Solid Tron 线束中的六条原始电线 (W1-W6) 得以删除,Solid Edge Wiring and Harness Design 中的两条电线(W7 和 W8)得以添加。
Solid Tron 线束内容 | 从 Solid Tron Wiring and Harness Design 发送的数据 | 结果 |
---|---|---|
6 条电线
| 2 条电线
| 2 条电线
|
在以下示例中,Solid Tron 线束包含一条具有六条电线 (W1-W6) 的电缆 (C1) 和四条其他电线 (W7-W10),而 Solid Tron Wiring and Harness Design 包含一条具有八条电线 (W5–w12) 的电缆 (C2)。从 Solid Tron Wiring and Harness Design 更新时,Solid Tron 线束和 Solid Tron Wiring and Harness Design 中都存在的六条电线 (W5-W10) 会更新,仅在 Solid Tron 线束中的电缆 (C1) 和四条电线 (W1-W4) 会删除,仅在 Solid Tron Wiring and Harness Design 中的电缆 (C2) 和两条电线(W11 和 W12)会添加。
Solid Tron 线束内容 | 从 Solid Tron Wiring and Harness Design 发送的数据 | 结果 |
---|---|---|
电缆 (C1)
4 条电线
| 电缆 (C2)
| 电缆 (C2)
|
在以下示例中,Solid Tron 线束包含八条电线 (W1-W8) 和 2 个拼接(S1 和 S2),而 Solid Tron Wiring and Harness Design 包含八条电线 (W1-W8) 和 2 个拼接(S2 和 S3)。从 Solid Tron Wiring and Harness Design 更新时,Solid Edge 线束和 Solid Tron Wiring and Harness Design 中都存在的八条电线 (W1-W8) 和拼接 (S2) 会更新,仅在 Solid Edge 线束中的拼接 (S1) 会删除,仅在 Solid Tron Wiring and Harness Design 中的拼接 (S3) 会添加。
Solid Tron 线束内容 | 从 Solid Tron Wiring and Harness Design 发送的数据 | 结果 |
---|---|---|
拼接 (S1) 拼接 (S2)
| 拼接 (S2) 拼接 (S3)
| 拼接
|
在以下示例中,Solid Tron 线束包含一个具有电缆 (C1) 的线扎 (B1),该电缆包含两条电线(W1 和 W2),而 Solid Tron Wiring and Harness Design 包含一条具有两条电线(W1 和 W2)的电缆 (C1)。从 Solid Tron Wiring and Harness Design 更新时,电缆 (C1) 和两条电线通过线扎 (B1) 进行布置。
Solid Tron 线束内容 | 从 Solid Tron Wiring and Harness Design 发送的数据 | 结果 |
---|---|---|
线扎 (B1)
| 电缆 (C1)
| 电缆 (C1) 和电线(W1 和 W2)通过线扎 (B1) 进行布置 |
指派部件的多个事例
如果在以下任何条件下选择更新线束命令,则会出现指派事例/部件对话框:
-
部件的多个事例
-
未指派的端子
-
未指派的部件
-
Solid Tron Wiring and Harness Design 部件 ID 被指派到不匹配的 Solid Tron 部件 ID
第一次创建电线时,可以手动指派这些部件。创建电线后,这些部件会更新,下一次更新时对话框不出现。
拒绝 Solid Tron Wiring and Harness Design 的数据
使用拒绝命令可更新线束数据以匹配从 Solid Tron Wiring and Harness Design 发送的数据。
交叉选择线束对象和部件
使用交叉选择命令可在 Solid Tron 和 Solid Tron Wiring and Harness Design 之间交叉选择线束对象,如电线、电缆或拼接和部件。
例如,如果在 Solid Tron (1) 中选择一个线扎和三条电线,该线扎和电线也会在 Solid Tron Wiring and Harness Design (2) 中被选择。

在数据交换期间添加拼接
如果从包含拼接的 Solid Tron Wiring and Harness Design 导入数据,这些拼接会在 Solid Tron 线束设计中自动创建。

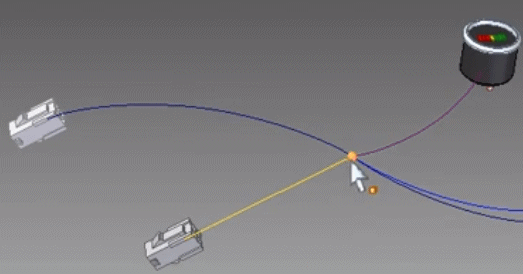

拼接创建于与电线连接的前两个可用部件之间的中点处。

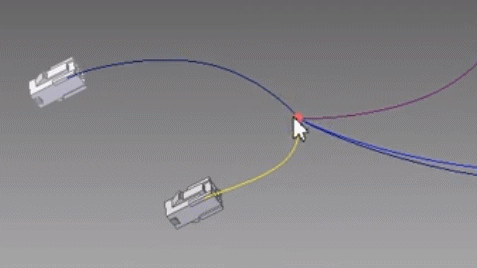

已知拼接位置后,与其连接的其他电线将布置到该拼接。之后,可以将该拼接移到适当的位置。
完成放置后,可以编辑拼接以进行任何所需的更改。还可以使用指派端子对话框来更改端子名称。
拼接将视为部件并且还支持端子。由于拼接视为部件,因此拼接属性会在 cmp 文件中指定拼接的相关信息。要将拼接与其他部件进行区分,将部件类型属性设置为 1。其他拼接属性包括拼接端子、拼接直径和拼接材料。电线现在由 .con 文件中的拼接端子(而非拼接名称)来指定。
导入时,拼接条目会在线束向导中以蓝色显示。可以使用线束向导将其他属性应用至拼接。
在 Solid Tron 和 Solid Tron Electrical 之间交换线束拓扑信息
可以将电气线束拓扑数据从 Solid Tron 导出为 HX2ML 格式,然后以连接或断开连接模式将数据导入 Solid Tron Electrical。这使 ECAD 用户可以轻松地在 Solid Tron Wiring and Harness Design 和 Solid Tron Electrical 之间交换数据。
可以从 Solid Tron 导出若干可选属性以用于线扎、连接器、非电气部件和拼接。例如,这些属性包括折弯半径、直径、名称、零件号、起点和终点以及长度。
除了这些可选属性之外,还有三个必需属性必须
在 Solid Tron 中定义,以确保成功导入 Solid Tron Electrical:
-
连接器类型
-
设备类型
-
固定类型
一旦在 Solid Tron 中指定了线束相关属性并将 HX2ML 信息导入至 Solid Tron Electrical,则自动生成线束图纸。
准备线束拓扑交换
交换线束拓扑信息之前,在 Solid Tron 中准备线束,方法是
执行以下操作:
- 穿过线扎布置电线和电缆
-
穿过线扎布置电线和电缆。 如果电线和电缆未穿过线扎而布置,则连接电线的部件不会放在 Solid Tron Electrical 中的线扎路径上。
- 向 HX2ML 所需的用户定义属性指派值
-
线束交换时使用的 HX2ML 文件需要某些属性,这些属性在 Solid Tron 中默认不存在。这些属性是系统通过读取 SEHarnessPropseed.txt 文件为相应的 Solid Tron 对象创建的,该文件应放置在 $:\Program Files\Siemens\Solid Tron 2020\Preferences 文件夹中。
如果文件的位置不正确,将仅使用 HX2ML 文件可调用的属性来创建该文件。
- 指定线扎上拼接的节点参考/位置
-
当在 Solid Tron 中将拼接置于线扎上时,线扎始终会拆分。Solid Tron Electrical 支持以下类似情况:合并在相邻线扎端部具有相同共享节点的线扎。在这种情况下,从 Solid Tron 发送的拼接位置始终位于相邻线扎的开始和结束位置。
