电线命令
定义电线属性。
创建电线的工作流程
使用“电线”命令创建电线包括以下两个步骤:
-
定义电线路径。
-
对电线应用属性。
定义电线路径。
选择“电线”命令时,“电线”命令条显示在“路径”步骤中。

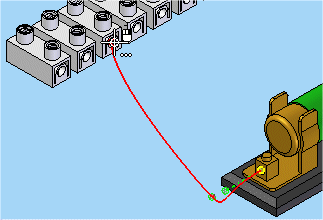

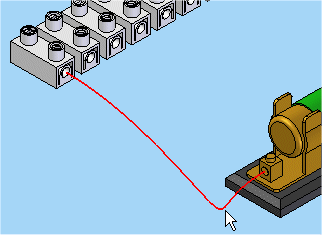

定义电线路径时,可以定义点以创建新路径
或者选择用路径命令创建的现有路径。

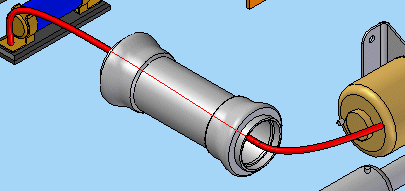

创建三维路径时,可以指定关键点、
圆柱轴
或空间中的点。

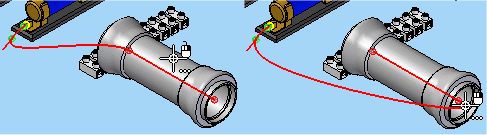

默认情况下,命令条上的“圆形除料”选项是选中的。使用此选项时,请注意路径的方向将随所选圆柱面的变化而变化。
注释:
定义第一个点后,“相对/绝对位置”选项将被激活,这样可让您指定点是相对于点的当前位置还是基于文档的全局原点。

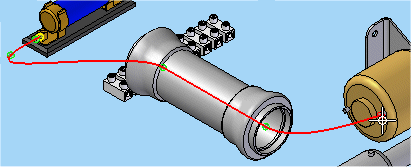

定义路径的点时,可以在“圆形除料定位”和“关键点定位”选项之间切换。
继续使用这些选项定义路径的点。
最后一点定义完成后,单击“接受”(勾号)按钮即可完成路径定义。

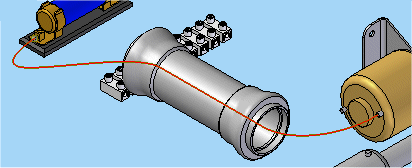

对电线应用属性
定义路径完成后,命令条即切换到属性步骤。
您可以从 Solid Tron Preferences 文件夹下 SEConductors.txt 文件的电线部分找到包含材料属性值的列表并进行选择。也可以单击属性按钮显示属性对话框,利用该对话框可更改电线的属性。对于预定义属性,如松弛量和过孔的间隙,可以使用选项对话框的线束选项卡中指定的默认值,或输入一个值。
电线属性定义完成后,单击预览按钮接受输入,然后转到显示默认电线名称的完成步骤。此时可以更改电线名称,返回上一步进行更改,或单击完成完成命令。

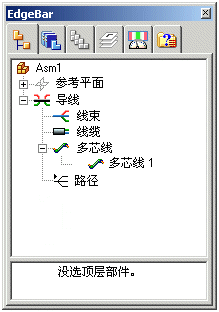

电线创建完成后,这条电线会在装配路径查找器的电线部分列出。
