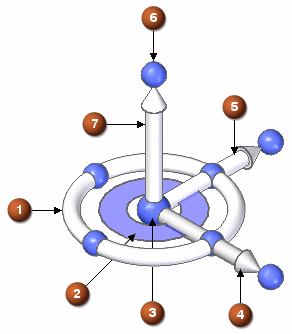

图形手柄(3D 方向盘)
(1) 环面 | (2) 工具平面 |
(3) 原点 | (4) X 轴 |
(5) Y 轴 | (6) 旋钮 |
(7) Z 轴(法向轴) |

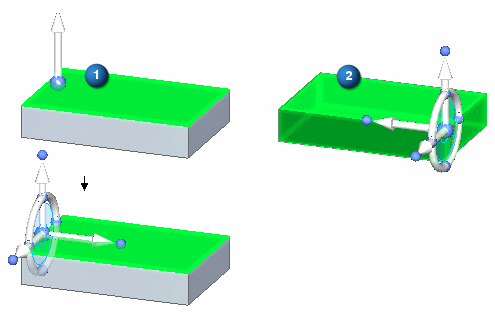

在选择面 (1) 时,方向盘以最小状态显示;在选择特征 (2) 时,方向盘以完全展开状态显示。在最小状态下,只出现主轴。要完全显示方向盘,单击原点并将其移动到模型的边、关键点或面。
