学习使用 Solid Tron 运动仿真

使用以下资源学习如何使用 Solid Tron 运动仿真的基本运动仿真功能。

Solid Tron Simply Motion 帮助

查找随 Solid Tron 一起安装的 Solid Tron Simply Motion 帮助文件 smse.chm。默认位置为 C:\Program Files\Siemens\Solid Tron 2020\Program\ResDLLs\0009 文件夹。

Solid Tron Simply Motion 教程

帮助文件中包含两个教程：

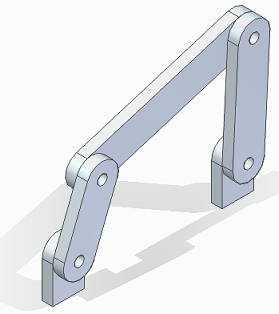

• 教程 1 四连杆 - 讲解运动构建器的基本操作。

  查找 C:\Program Files\Siemens\Solid Tron 2020\Training\Four Bar 文件夹中的培训模型。



• 教程 2 铰接夹 - 讲解较复杂模型的运动仿真。此外，还将生成动画。运动模型使用运动浏览器构建，尽管还可能用到教程 I 中使用的构建器。

  查找 C:\Program Files\Siemens\Solid Tron 2020\Training\actuator clamp 文件夹中的培训模型。



如果您拥有 Solid Tron 仿真许可证或 Solid Tron 白金版许可证，使用这些资源学习基本运动仿真和动态运动仿真。

Solid Tron 运动仿真帮助

查找随 Solid Tron 一起安装的 Solid Tron 运动仿真帮助文件 ddmse.chm。默认位置为 C:\Program Files\Siemens\Solid Tron 2020\Program\ResDLLs\0009 文件夹。

Solid Tron 运动仿真教程

帮助文件中包含四个教程：

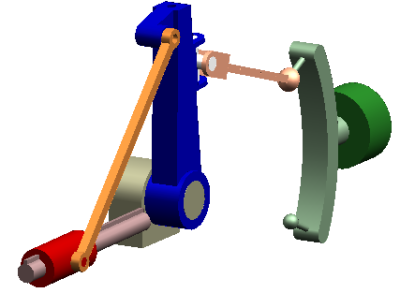

• 教程 1 曲柄滑块 - 本练习使用运动构建器来配置机构并检查是否存在干涉。

  查找 C:\Program Files\Siemens\Solid Tron 2020\Training\Crankslider 文件夹中的培训模型。

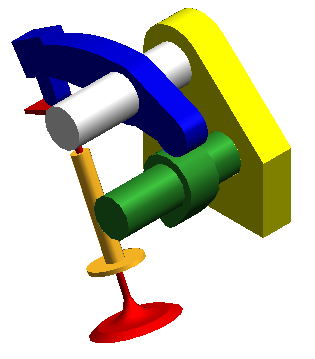

• 教程 2 阀凸轮 - 本教程演示运动仿真在间歇接触问题中的应用。您可以分析发动机顶置凸轮系统，以确定防止摇臂与凸轮失去接触所需的弹簧刚度。

  查找 C:\Program Files\Siemens\Solid Tron 2020\Training\valvecam 文件夹中的培训模型。

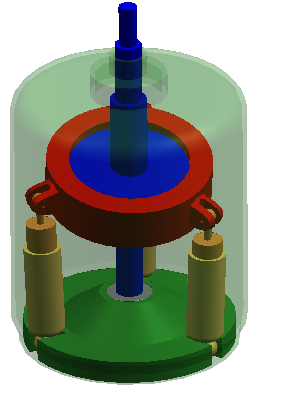

• 教程 3 摆动泵 - 本教程基于您在先前教程中执行的操作，并介绍了使用运动浏览器定义机构以及设置运动仿真符号的大小。本教程还包含具有真实 3D 运动的模型。您可以使用运动浏览器由装配模型构建运动模型，对模型进行仿真，然后创建泵运动的动画。

  查找 C:\Program Files\Siemens\Solid Tron 2020\Training\wobble_pump 中的培训模型

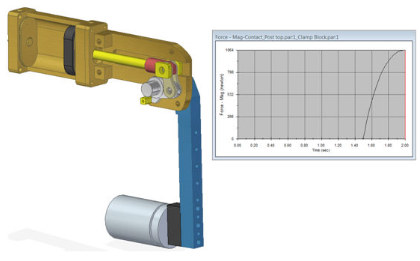

• 教程 4 载荷传递 - 本练习的目标是对钳机构执行运动学分析，然后将基于时间的加载数据传递到 Solid Tron 仿真研究以进行动态结构分析。

  查找 C:\Program Files\Siemens\Solid Tron 2020\Training\load_transfer_to_SE_Simulation 文件夹中的培训模型。
