创建研究

要创建一个研究，将材料应用于模型，选择研究类型，选择网格类型，并选择研究几何体。

为零件或钣金模型指定材料。从仿真选项卡→研究组中选择以下选项之一：
- 从材料列表中选择材料。
- 单击材料表 ，然后选择新材料，或使用材料表对话框编辑现有材料。
要了解如何使用研究比较材料，请参阅在研究中使用材料。
从功能区中，选择仿真选项卡→研究组→新建研究命令。
在“创建研究”对话框中，执行以下所有操作：
1. 选择一个有限元分析研究类型。
  - 结构研究
  - 热研究
  - 耦合研究（例如，热应力分析将热研究和结构研究耦合。）
  注释:

  在创建研究对话框中可供选择的研究类型基于仿真许可证的级别。有关更多信息，请参见Solid Tron 仿真许可。
2. 选择网格类型。
3. （可选）单击选项按钮以展开该对话框，此时将显示可用于已选择的模型和研究类型的非默认选项。

  处理选项

  可以使用研究的高级选项指定附加 NX Nastran 处理准则。

  结果选项

  可以使用研究的结果选项选择要在结果中显示的其他显示选项。为每个研究生成默认图，但如果要查看特定类型的结果，则可以从结果选项中进行选择。例如，如果要为线性静态研究显示应变图，则选择应变单元结果选项。
4. 单击确定继续。

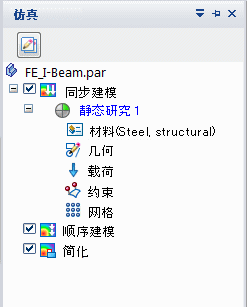

  此研究名称将添加到仿真窗格中。

选择仿真选项卡→几何体组→定义命令以选择研究中要包括的几何体。根据模型类型、网格类型和几何体类型，可以选择体、特征、面、事例、中面和其他几何体。请参考以下表格。

对于该模型类型	以及该网格类型	选择该几何体类型
零件 (.par)	四面体	选择一个体。
	曲面	选择单个连续曲面或面。
	常规体	选择合并体。要了解更多内容，请参阅选择合并体进行研究。
钣金 (.psm)	四面体	选择一个体。
	曲面	选择现有中面，或使用仿真选项卡→几何体组→中面命令创建中面。使用定义命令将其添加到研究。要了解更多信息，请参见选择曲面几何体进行研究。
	常规体	选择体、曲面或设计体。可以从仿真窗格的几何体节点选择合并体。要了解更多内容，请参见选择合并体进行研究。
装配 (.asm)	四面体	选择一个或多个事例。提示: 单击命令条上的全选按钮，将所有可见（显示）的活动和非活动几何体添加到研究中。要了解更多内容，请参阅：选择研究事例
	曲面	使用仿真几何体选项卡→曲面组→中面命令，选择一个或多个曲面或面。
	混合体与常规体	选择事例、中面、设计体或合并体。要了解更多内容，请参阅准备并选择合并体进行研究。
框架 (.asm)	梁	选择框架特征。

提示:

还可以使用仿真窗格中几何体节点快捷菜单上的定义命令在研究中添加或移除几何体。请参阅选择几何体进行研究。
模型状态选项 - 可以使用简化模型创建研究。
对于热研究，可以选择热载荷选项按钮，然后在热载荷选项对话框中指定辐射和对流载荷的高级选项。
此外，还可以从仿真窗格中执行以下任一操作：
- 右键单击树视图顶部的仿真节点，并选择新建研究命令。
- 选择现有研究名称，然后从快捷菜单选择“重命名”将其重命名。
要了解这些图标，请参阅查看研究状态。
