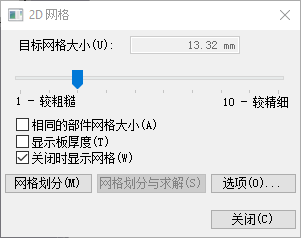

网格对话框

网格对话框中可用的选项取决于应用于模型的网格类型：曲面网格、四面体网格或混合网格。

目标网格大小

交互调整网格大小。滑块值的范围是 1 到 10。较低的值生成较粗糙的网格；较高的值生成较精细的网格。较高的值也可能需要更长的处理时间。

在实体模型上，网格的厚度应 ≥ 2 个单元。

注释:

• 目标网格大小框中显示的值取决于模型大小和当前长度单位。

• 如果以前使用体大小、曲面大小或边大小命令对模型应用过网格大小调整，则滑块控件不可用。

相同的部件网格大小

此选项适用于装配模型中的四面体网格。

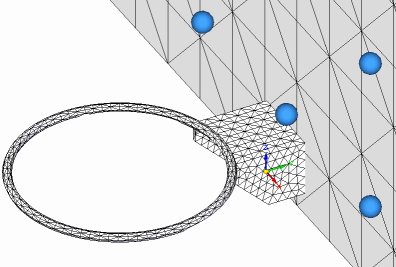

• 取消选中时，自动为每个部件设置合适的网格大小。

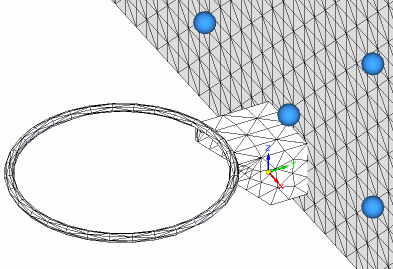

• 选中时，将相同的网格大小应用到所有部件上。这是 Femap 的默认行为。



显示板厚度

指定钣金件的显示厚度，该钣金件包含中曲面和其他薄件曲面。

注释:

• 还可以使用仿真窗格中顶级网格节点上的显示板厚度和隐藏板厚度快捷命令，快速打开和关闭 2D 网格厚度。

• 应用于网格的厚度值是仿真窗格中材料节点下显示的厚度值。可以使用“厚度”值快捷菜单上的编辑厚度命令来编辑厚度值。

• 使用主页选项卡→显示组→显示选项菜单上的板厚度复选框，可以在仿真结果环境中显示和隐藏板厚度。

显示网格

选择此选项可检查先前已划分网格的模型上的网格。取消选择此选项可查看网格对话框中的网格参数，而不渲染模型上的网格。

注释:

还可以使用仿真窗格中顶层网格节点上的复选框来打开和关闭网格显示。

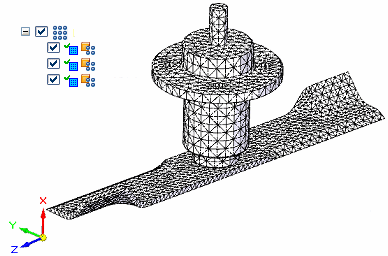

• 在零件模型中 -

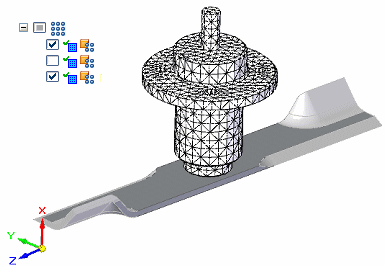

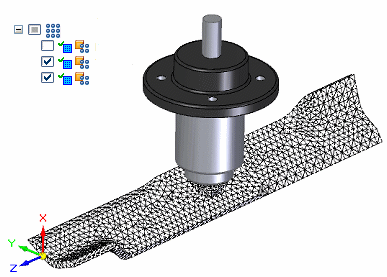

• 在装配模型中 -

示例:

在装配中，对于研究中已划分网格的每个体，您可以使用此复选框来关闭和打开网格。

网格

使用 NX Nastran 求解器启动划分网格过程并显示进度条。

划分网格并求解

此按钮首先运行划分网格过程，然后运行求解过程。它在整个过程中显示一个进度条。

注释:

仅当已完成研究定义且已指派材料后，网格划分与求解按钮才可用。

选项

打开网格选项对话框，其中提供了各种网格划分选项。

选择网格按钮或网格划分与求解按钮对模型划分网格时，将应用您在网格选项对话框中选择的选项并与研究一同保存。

---
