PMI 尺寸和注释

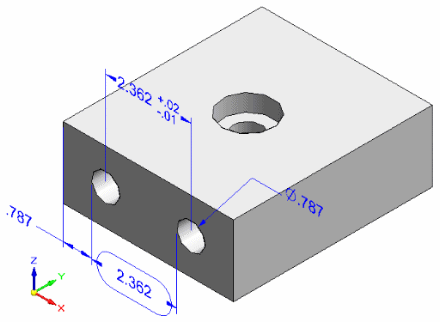

置于模型几何体上的注释和尺寸是 PMI 元素。其通过两种方式来创建。

• 当您使用草图来构造特征时，置于草图上的尺寸迁移到实体上的适当边。这些迁移的尺寸成为 3D PMI 尺寸。请参见帮助主题从草图创建标注尺寸的零件。

  标注于草图上的注释也复制到模型。

• 可随时使用功能区上的任何命令将尺寸和注释直接标注在模型边上。此外，PMI 选项卡上的工具集方便地将所有 PMI 相关函数组合在一个位置上。

在同步模型中，可以使用 PMI 尺寸来修改模型。通过选择模型边上的尺寸是锁定还是解锁以及指定更改方向，可控制模型更改的效果。

• 解锁尺寸指在修改连接到注明尺寸的边的面时，尺寸值允许更改。解锁尺寸的默认颜色是蓝色。

• 锁定的尺寸防止在移动连接面或调整连接面大小时对尺寸值进行更改。

  必须先锁定一个尺寸，然后才能将公式或变量规则应用于该尺寸。

  锁定尺寸的默认显示颜色是红色。



  在路径查找器中，可通过锁定图标 轻松标识锁定的尺寸。

您可以根据修改模型的需要编辑个别尺寸，以锁定和解锁尺寸。使用“尺寸值编辑”对话框上的锁定按钮可将某个尺寸的状态从解锁改为锁定。

要了解如何通过编辑尺寸值来修改模型，请参见帮助主题编辑模型尺寸。

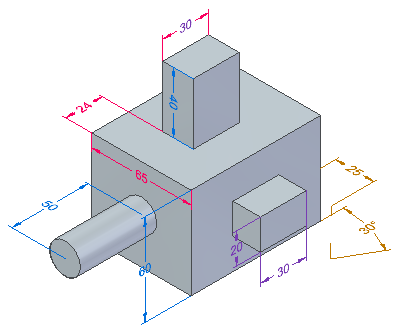

下表对分配给尺寸的颜色代码进行了说明。尺寸颜色表明是否可以动态修改尺寸值。

• 可以对 PMI 文本大小进行互动调整，使其在放大和缩小模型时更易于阅读。

• 通过修改样式，可以对 PMI 元素颜色进行全局更改。

要了解更多信息，请参见帮助主题PMI 文本大小和颜色。

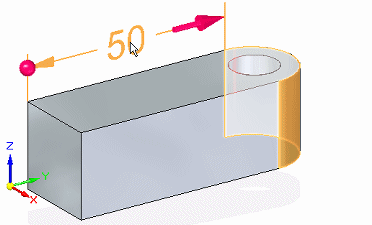

当您将光标置于尺寸值上时，可看到两个显示将如何应用尺寸值编辑的预选预览特征：编辑方向和模型面选择。

方向预览

• 在选择尺寸文本之前的光标位置会影响应用编辑的方向。

  • 如果您将光标置于尺寸值的左侧（在此示例中为数字 4），则方向箭头将指向左侧。如果您通过单击此处来选择尺寸值，则将在此方向上应用编辑。

  • 如果您将光标置于尺寸值的右侧（在此示例中为数字 5），则方向箭头将指向右侧。如果您通过单击此处来选择尺寸值，则将在此方向上应用编辑。



面选择预览

• 您可以预览在编辑尺寸值时将影响哪些模型面，方法是指向尺寸文本但不选择该尺寸文本。相关模型面将高亮显示以供您查看。

要更改选择集，可以使用设计意图面板或高级设计意图面板设置和清除关系。

您也可以通过更改“修改尺寸”命令条上的解算选项来影响输出结果。

要了解详情，请参见以下帮助主题：

• 使用设计意图面板

• 选择要通过 PMI 尺寸编辑来修改的面

通过右键单击尺寸并从关联菜单中选择不按比例，可以覆盖从动尺寸的值。Solid Tron 对不按比例尺寸的值添加下划线。

不按比例的名称出现在尺寸值编辑对话框中。

可以更改不按比例尺寸的值和格式，方法是单击尺寸上的任意位置。如果只想编辑尺寸格式，可以按住 Alt 并单击尺寸文本。

放置您要用来更改模型的 PMI 模型尺寸时，您可以使用 3D 关键点过滤器“中心点和端点”以及“中点”。这就确保尺寸放置在可用于修改模型的关键点上。这些关键点位于圆和圆弧的中心以及边的中点和端点上。

要在尺寸放置过程中使用其中任一关键点过滤器，请选择“尺寸”命令条上的“关键点”按钮，该按钮位于“其他”组按钮之下。然后，选择所需过滤器。

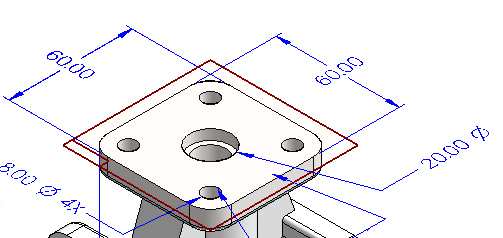

将 PMI 尺寸和注释添加到模型时，它们将按与尺寸平面平行的方式对齐。默认平面是与屏幕最平行的基本平面。但是，您可以使用命令条上的锁定尺寸平面选项 来选择不同平面。这个选项在您选择了某一尺寸或注释命令后可用。

只有明确设置的平面才会出现在图形窗口中。这些平面以棕红色半高亮显示。

要关闭已设置的尺寸平面，请按 F3。

有时您需要添加一个沿不与正标注尺寸的对象正交的轴进行测量的 PMI 单元。这种情况可能发生在使用“间距”、“夹角”、“坐标尺寸”或“对称直径”命令的时候。

当这些尺寸命令中的一个正在进行中时，您可以使用“尺寸”命令条上“属性”组按钮下方的尺寸轴选项来设置尺寸轴。

您可以使用“智能尺寸”命令向圆、圆弧、椭圆以及线性元素添加尺寸。

添加需要两个点的尺寸时：

• 第一次单击确定测量的起点。

• 第二次单击要测量的点或元素。

尺寸堆积或链接

• 使用“距离”可以在命令之间堆积或链接线性尺寸。

• 使用“角度之间”命令可以堆积或链接角度尺寸。

• 对称直径尺寸可以形成堆，但不能形成链。

• 堆或链中的所有尺寸必须根据同一活动尺寸平面进行放置。

• 各成堆或成链的尺寸在路径查找器上具有其自身的条目。

• 可以在自由空间中放置注释。

• 可以将注释附加到模型的面、曲面、曲线、边和草图元素上。

• 可以将注释与现有尺寸和注释关联起来。

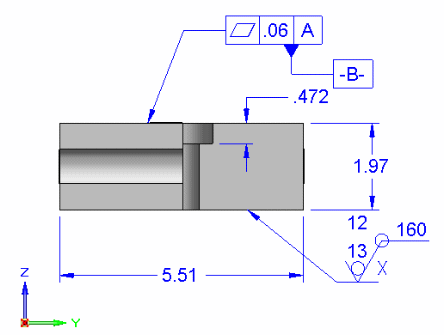

此处，基准注释被附加到现有特征控制框上。

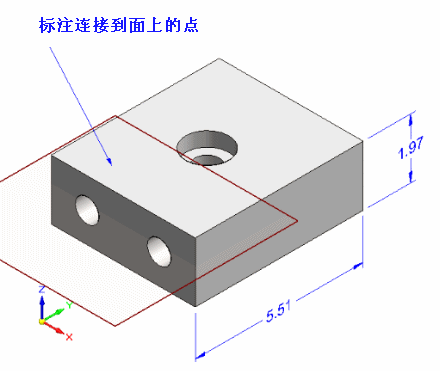

它们也可以与面连接。

可以在 PMI 尺寸和标注与符号标注注释中抽取和使用属性文本。

• 要在标注与符号标注中使用属性文本，请选择“注释”对话框上的“属性文本”按钮 。

• 要在尺寸前缀、后缀、上标或下标中使用属性文本，请将属性文本字符串复制并粘贴到“尺寸前缀”对话框上的相应文本框内。通过在“尺寸”命令条上单击“前缀”按钮 ，可打开“尺寸前缀”对话框。

• 要从零件或装配内的孔特征中提取孔信息，请使用“孔参考尺寸”、“智能深度”或“孔标注”属性文本字符串。

• 可以从形成的零件而不是展平图样中提取折弯信息（角、半径和方向）。

• 要更新 PMI 元素中的属性文本，请使用 "PMI" 选项卡→“属性文本”组→“全部更新”命令。

• 要将各个注释和尺寸的属性文本字符串转换为纯文本，请使用选定元素快捷菜单上的“转换属性文本”命令。

• 要转换文档中的所有字符串，可使用 "PMI" 选项卡→“属性文本”组→“全部转换”命令。

要了解有关属性文本的详情，请参见帮助主题使用属性文本。
