添加 PMI 尺寸和注释


注释:

装配、零件或钣金模型必须在装配中激活。

  1. （设置活动尺寸平面）选择一条 PMI 尺寸或 PMI 注释命令时，可使用当前尺寸平面或对其进行重新定义。要重新定义尺寸平面，请单击“锁定平面”命令 以设置 PMI 尺寸和注释平面。

    提示:

    对模型创建注释的过程中，可以随时设置一个不同的活动平面。

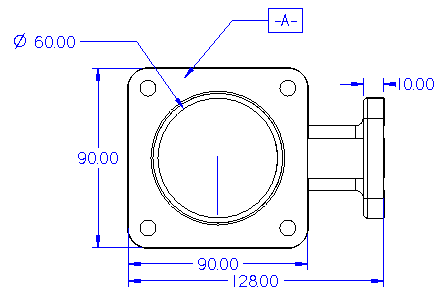

  2. （注释 3D 模型或模型视图）执行以下任意操作或所有操作：

    • 使用功能区上的 PMI 选项卡→尺寸组上的任意命令添加模型尺寸。

    • 使用功能区上的 PMI 选项卡→注释组上的任意命令添加模型注释：

      要在创建 PMI 注释时选择多个参考元素，则使用新的参考几何体选项 , 该选项在 PMI 注释命令的命令条上可用。

    • 在顺序建模环境中，使用复制到 PMI 命令 ，从草图或基于轮廓的特征中选择 2D 尺寸和注释，并将其复制到 3D 模型中。

    • 使用移动尺寸命令调整尺寸和注释的位置，使其沿垂直于所在偏置平面的方向进行移动。

    • 使用所选 PMI 元素快捷菜单上的属性命令来编辑 PMI 文本高度、字体、指引线、端符及其他属性。

    • 使用编辑定义命令（位于所选 PMI 元素快捷菜单上），编辑用于放置 PMI 元素的其他选项，包括位置、对齐和文本角度。

  3. 创建已注释模型的 PMI 模型视图 - 要按当前模型方向、视图设置以及 PMI 尺寸和注释进行创建 PMI 模型视图，则在 "PMI" 选项卡上选择“模型视图”组命令 。

提示:

  • 可使用命令条上的“关键点”选项，确保在放置锁定尺寸以更改模型时仅有效的关键点是可选的。从列表中选择“仅限中心和端点”选项。

  • 在必须使用中点对模型标注尺寸时，可以使用命令条中的“中点”选项。注意，这些中点是相对于边的虚拟端点创建的（如果适用）。

  • 在顺序建模环境中，可以：

    • 如果要放置与边垂直或平行的尺寸和注释，可使用尺寸轴命令。当使用“间距”、“夹角”、“坐标尺寸”和“对称直径”命令放置尺寸时，可以使用新的尺寸轴，而不是默认轴。

    • 使用命令条上的“尺寸轴”选项，以一定角度放置尺寸和注释。当使用“间距”、“夹角”、“坐标尺寸”和“对称直径”命令放置尺寸时，可以使用新的尺寸轴，而不是默认轴。

  • 可使用命令条上的“锁定尺寸平面”选项，从模型面的默认、暗指平面更改活动尺寸和注释平面。
