移动命令条

可用操作

列出可用于选定元素的备选操作（如果有）。“可用操作”列表中的选项根据所选择的内容而变化。例如，当您在零件文档中选择单个平的面时，将出现用于移动面、拉伸面或旋转面的选项，以便构造另一特征或定义选定面与模型上另一个面之间的关系。

相连面

指定在修改过程中面如何连接到选择适配器。

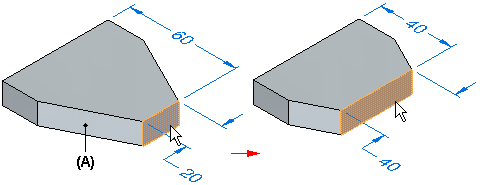

• 延伸/修剪

  通过修剪和延伸相邻面来修改模型。

  视需要将相邻面 (A) 拉伸或修剪，但会保持其原方位。选定面的大小可以更改。

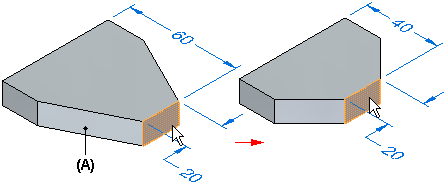

• 提示

  通过修剪、延伸或更改相连面的当前方位来修改模型。在某些情形下，这可能导致相连面 (A) 的当前方位相对于选定的面倾斜或更改其角度。选定面的大小不会更改。

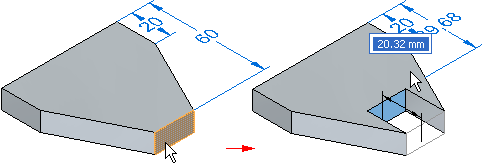

• 提升

  提升选择集，并将面添加到模型。选定面和相邻的面不变。

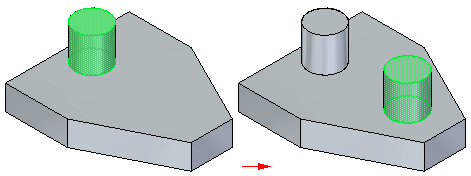

复制

指定您要在移动/旋转操作期间复制选定的面。在本示例中，选择了圆柱面和圆的平面。

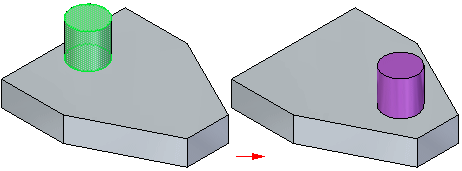

拆离面

指定要在移动/旋转操作期间将选定的面与模型拆离。在本示例中，选择了圆柱面和圆的平面。请注意，拆离的面是用构造颜色显示的。

关键点

设置可以选择的关键点类型。可在其他现有几何体上使用关键点来帮助您定义要移动或旋转面的方式。可用的关键点选项特定于您使用的命令和工作流程。

	设置任意关键点选项。
	设置端点选项。
	设置中点选项。
	设置中心点选项。可选择圆弧或圆的中心点。
	设置切点选项。可选择诸如柱面、球面、圆环面或锥面等解析曲面的切点。
	设置轮廓点选项。
	设置曲线上编辑点选项。
	设置“无关键点”选项。

优先顺序

指定在修改期间是选择集中的面优先还是未选定的面优先。优先的面最后会在同步操作期间重新生成，因此会在生成的模型中尽量保留。

可用的选项可根据活动环境而变化。

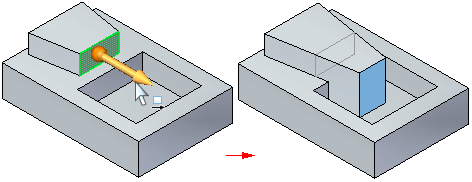

• 选择集优先

  指定选定的面和移动面优先于非移动面。请注意，与正移动的面相邻的面已延伸，而非移动面在此选项设定后修剪。

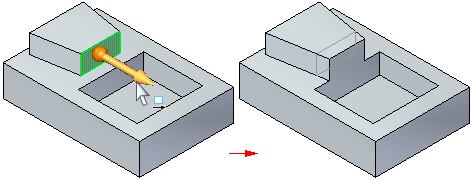

• 模型优先

  指定非移动面优先于选定的面和移动面。注意，设置此选项后，正移动的面只能移动至与除料重合，因为非移动面优先。



• 无

  不会发生面交互。

移动子装配部件

此选项控制如何修改子装配中的事例。

• 设定后，可以选择和移动子装配中的个别事例，以及零件上的选定面。

  仅当选定所有部件事例（或子装配基本参考平面或基本坐标系）时，整个子装配才移动。

• 清除此选项会将子装配中的所有事例作为一个整体来转换。可以选择一个事例、子装配基本坐标系或其基本参考平面。

  可直接选择事例，或在其所有面都被选中时选择。不会修改子装配中仅选定了面的零件，因为它们与子装配一起移动。
