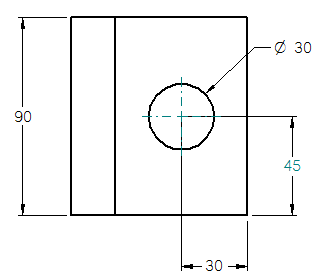

编辑 2D 尺寸（草图、配置文件和工程图）

根据所选定的尺寸的行为，可以在同步草图、顺序配置文件和工程图中编辑 2D 尺寸格式和值。

• 使用尺寸命令条编辑尺寸格式：



• 使用尺寸值编辑框编辑尺寸值：



• 使用端符手柄快捷菜单更改端符类型，翻转端符，隐藏和显示投影线。有关更多信息，请参见尺寸编辑手柄。



对于尺寸	目标	操作
驱动尺寸（保持关系=开）	编辑尺寸值和格式。	单击尺寸文本。 提示: 要仅编辑格式，可以按住 Alt 键并单击尺寸文本。
	编辑尺寸格式。	单击尺寸线或投影线。 提示: 要编辑格式和值，可以按住 Alt 键并单击尺寸线或投影线。
从动（保持关系=关）和（解锁的 ）	编辑尺寸格式。	单击尺寸上的任意位置。 提示: 要编辑尺寸值和格式，首先选定尺寸，然后单击尺寸文本。
不按比例（从动）	编辑尺寸值和格式。	单击尺寸文本，或按住 Alt 键并单击尺寸或投影线。 提示: 要仅编辑尺寸格式，可以单击尺寸线或投影线，或按住 Alt 键并单击尺寸文本。
2D 尺寸	在“尺寸值编辑”框中删除尺寸值。	当光标在“尺寸值编辑”框内且该值高亮显示时，按 Delete 键。
	删除尺寸。	当已选择尺寸或当光标处于编辑框之外时，按 Delete 键。
2D 和 3D 尺寸	添加折线。	首先，单击选定尺寸，然后按住 Alt 键并单击投影线。
	移除折线。	首先，单击选定尺寸，然后按住 Alt 键并单击折线关键点。

---
