视图选项卡，Solid Tron 选项对话框（工程图）

按打印样式显示

将文档显示成与纸张相关 (WYSIWYG) 或与视图相关。

窗口

控制窗口显示。

水平滚动条: 显示活动窗口的水平滚动条。
竖直滚动条: 显示活动窗口的竖直滚动条。
页标签: 显示活动图纸页的图纸页标签。

缩放工具

设置当使用“缩放工具”时鼠标按键的行为。

左键单击: 指定单击鼠标左键时发生的情况。
右键单击: 指定单击鼠标右键时发生的情况。
按住左键拖动: 指定按下鼠标左键并移动鼠标时发生的情况。
按住右键拖动: 指定按下鼠标右键并移动鼠标时发生的情况。
反转缩放方向: 更改鼠标轮缩放的方向。

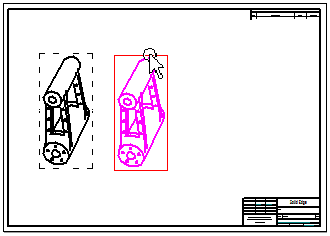

完整显示时间超出 ___（毫秒）时显示拖动矩形

指定在移动（拖动）图纸视图时显示图纸视图几何形状，除非移动它所需的时间比指定的时间长。默认时间限制为 200 毫秒。

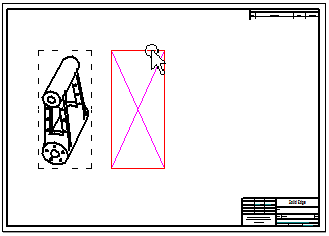

超出时间限制时，将显示一个表示图纸视图边界的空矩形代替图纸视图几何形状。

移动几何形状复杂的图纸视图所需的时间比移动几何形状简单的图纸视图所需的时间长。可调整此选项，以补偿计算机速度和显示质量。

提示:

如果希望在移动图纸视图时从不显示几何元素，则将此值设为 0.00 毫秒。

在标签中显示页号

在图纸页标签上只显示图纸页号。工作图纸页和背景图纸页单独进行编号。

使用此选项可降低所有选项卡的宽度。例如，当图纸托盘中的图纸太多而不得不滚动才能找到它们时，或当图纸选项卡名称太长而难以阅读图纸时，此选项非常有用。

在标签中显示页名

仅显示“图纸”选项卡上的图纸名称。

示例:

Sheet1、Sheet2 和 Sheet3 是工作图纸

A4 纸、A3 纸和 A2 纸是背景图纸

在标签中显示页号和页名

在标签上，在图纸页名称前面显示图纸页号。

页号和页名分隔符: 指定一个或多个文本字符，以显示在图纸页标签上的图纸页号和图纸页名之间。默认字符是由空格包围的连字符 ( - )。

示例:

工作图纸页号和页名

1 - Sheet1

2 - Sheet2

背景图纸页号和页名

1 - A4-Sheet

2 - A3-Sheet

表图纸页号和名称

1–Table1:1

2–Table1:2

为页组分别编号

取消选择后，将对图纸页标签托盘中的所有工作图纸页和表图纸页进行连续编号。例如，1, 2, 3, 4, 5。

选中后，表图纸页和包含图纸视图的其他工作图纸页将分别进行编号。例如，如果有一个工作图纸页和四个表图纸页，则将其编号为 1，随后是 1，2，3，4。

还指定，为一个表生成的表图纸页和为另一个表生成的表图纸页将分别进行编号，例如，第一个表图纸页组编号为 1, 2, 3，第二个表图纸页组编号为 1, 2。

示例:

表图纸页号和名称

文档包含使用“表属性”对话框中“位置”选项卡上的“为表新建页”选项自动生成的两个表。表 1 生成三个表图纸页，而表 2 生成两个表图纸页。图纸页号和图纸页名同时显示时，托盘中的图纸页标签标记如下：

添加到图纸页托盘中的表图纸页	图纸页标签标记
1	1-Table 1:1
2	2-Table 1:2
3	3-Table 1:3
4	1-Table 2:1
5	2-Table 2:2

忽略

使用忽略选项可极大地提高大型工程图文件的交互显示性能，这些文件通常通过导入密集的 AutoCAD 布局图纸创建的。选中该复选框后，当以任何刷新几何体（如缩放或平移）的方式与图纸交互时，将应用忽略从显示中移除微小的几何元素。使用滑块，从低到高，来调整移除的几何元素数。

注释:

仅当您与图纸进行交互而不是打印它时，才会对图纸应用忽略。
