构造弯边
在顺序建模环境中构造弯边
-
选择“主页”选项卡→“钣金”组→“弯边”。
-
选择要对其添加弯边的边。
-
单击以定义弯边的面和长度。
-
单击命令条上的“完成”按钮。
注释:默认的弯边宽度与所选边的宽度相同。通过选择命令条上的用于定义部分弯边的按钮之一，可以更改弯边的宽度。
提示:
-
通过在命令条上的“距离”框中输入一个值，还可以定义弯边的长度。
-
在构造角度不是 90 度的弯边时，应使用“折弯在外”选项。
-
可以使用“偏置”步骤中的选项创建与选定边偏置的弯边，将弯边方向与选定的目标面匹配，或者创建不与选定边偏置的弯边。
在同步建模环境中构造弯边
-
选择要添加弯边的厚度面，以显示弯边起始手柄。
-
单击弯边拉伸手柄。
-
单击以设置距离或键入值。

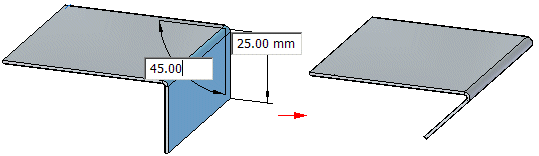

注释:使用 Tab 按钮可以在距离控件和角度值控件之间切换。
-
（可选）键入值以更改弯边角。
-
右键单击放置弯边。
提示:
-

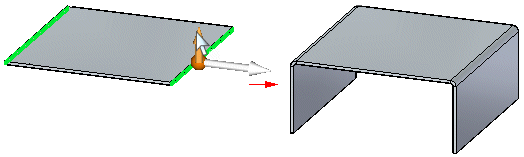

可以选择多个厚度面以在一个操作中创建多个弯边。
在单个操作中创建多个弯边时，为每个弯边在路径查找器中创建一个条目。
-
默认的弯边宽度与所选边的宽度相同。通过选择快速工具条上的“部分弯边”选项，可以更改弯边宽度。
