放置文本作为几何体草图

“文本轮廓”工作流程包含以下两个步骤：

1. 指定该文本和文本格式化。

2. 指定文本轮廓方向和位置。

创建和编辑文本轮廓时，可在“文本”对话框中输入要在特征上显示的文本并指定其格式。格式选项包括字体类型、字体样式和大小、字符间距、行间距以及水平（左、中、右）对齐。按 Enter 键可创建多行文本，或插入行以创建段落。

字体选择

• 创建全局适用于零件（例如钣金件）的文本特征时，应该使用 Solid Tron Stencil 字体。此字体专供制造业使用。



• 在钣金件中，可使用条形字体文本轮廓进行蚀刻。

文本轮廓的宽度由在“文本”对话框中键入的最长文本行决定。高度由键入的文本行数决定。可以通过更改“边距”设置来控制文本与文本轮廓边框之间的间距。

要放置文本轮廓，可指定文本上九个可能锚点之一，然后单击图形窗口中的放置点。

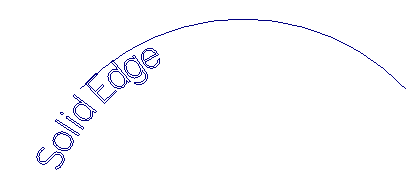

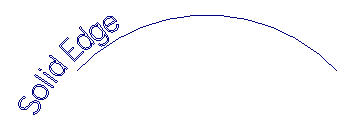

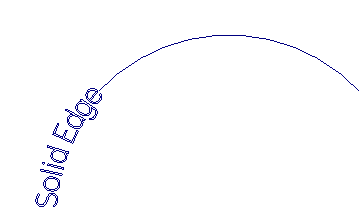

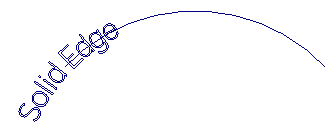

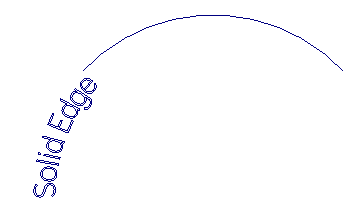

可使用文本轮廓命令条上的锚点按钮为文本设置锚点。锚点可以是以下任意一个：

目标光标将显示并附着到文本轮廓框上的指定锚点处。绕图形窗口移动光标时，文本轮廓框将随之移动。目标光标可以索定关键点、直线、对齐指示符、中心和边缘。要使这些元素可选，它们必须与文本轮廓位于同一草图。

当您单击以放置文本轮廓时，锚点将匹配到放置点。如果单击关键点，则会在文本轮廓框和元素之间建立连接关系。

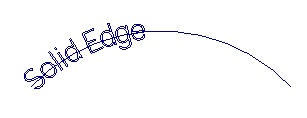

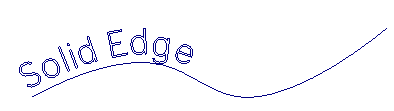

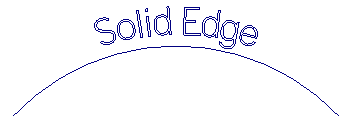

• 要沿曲线或圆弧放置文本轮廓以使文本沿曲线行进，请定位并单击曲线或圆弧的起点或终点。

• 要创建竖直文本轮廓，请单击轮廓或草图中的竖线。

可以通过选择并移动文本轮廓来重新定位文本。在 3D 环境中，可能需要使用快速选取只选择文本轮廓。

如果文本轮廓对象带有约束，可单击文本轮廓命令条上的重新定位按钮以删除锚点约束，然后移动文本轮廓。

根据目标光标锁定的元素类型不同，提示栏可能会显示有关其中一个或多个附加放置选项的提示。例如，在单击以放置文本轮廓之前，按 "T" 可更改文本方向。

在沿曲线或圆弧放置多行文本之前，按 "N" 可选择其他显示选项。
